片式多孔冷凝器-无锡市斌顺化工设备制造有限公司

片式多孔冷凝器

我厂生产的搪玻璃碟片式多孔冷却器，其冷却性能好，抗压能力强。
搪玻璃片碟式多孔冷却器性能和优点：
1、液体、气体分流均匀、流程长；
2、冷却水面积大，水量足，冷却效果快、缩短生产时间，功效高；
3、片子中的小孔，对铁丕搪瓷增加了强度，可以抽较强的真空；
4、按装时要注意，按装时小孔不能对直，要搓开装。

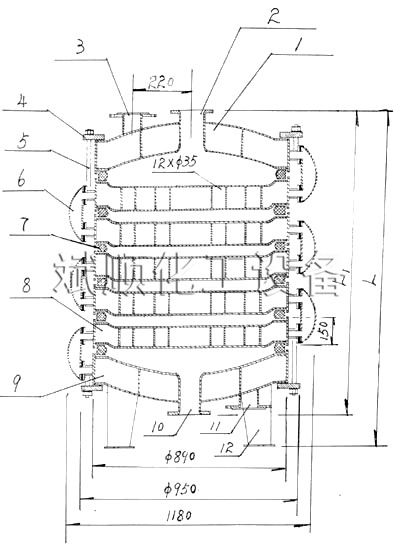

序号	名称	规格	每台数量	片数	L	L1	重量
1	盖	φ615×290	1	5	1120	1060	315
2	进料口	DG100	1	6	1280	1220	370
3	出水口	DG50 0.6PN	1	7	1440	1380	425
4	大法兰	φ690上下	2	8	1600	1540	480
5	吊紧螺丝	M16	16	9	1760	1700	535
6	弯管	每片	1	10	1920	1860	590
7	橡胶四氟垫	φ590×530每片	1	11	2080	2020	645
8	中片	φ615×150		12	2240	2180	700
9	底	φ615×350	1
10	出料口	Dg100	1
11	进水口	Dg50 0.6PN	1
12	脚		3

序号	名称	规格	每台数量	片数	L	L1	重量
1	盖	φ890×310	1	5	1190	1100	615
2	进料口	DG100	1	6	1350	1260	720
3	出水口	DG50 0.6PN	1	7	1510	1420	825
4	大法兰	φ950上下	2	8	1670	1580	930
5	吊紧螺丝	M16	24	9	1830	1740	1035
6	弯管	每片	1	10	1990	1900	1140
7	橡胶四氟垫	φ860×φ800每片	1	11	2150	2060	1245
8	中片	φ890×150	1	12	2310	2220	1350
9	底	φ890×400	1
10	出料口	Dg100	1
11	进水口	Dg50 0.6PN	1
12	脚		3
